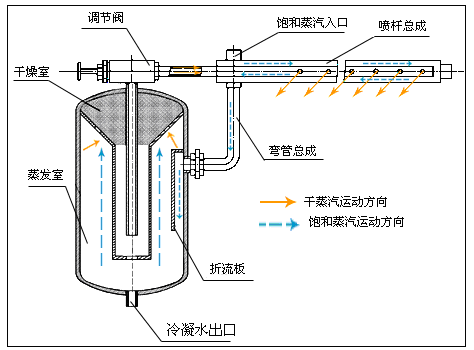

干蒸汽加濕器采用外部汽源，通過汽水分離裝置，保證得到干燥蒸汽，通過蒸汽噴射用噴嘴噴出均勻的蒸汽，噴管采用雙重保溫夾套進行噴管預熱，防止噴管內的冷凝水噴到空調系統里，噴管內產生的冷凝水回流到閃蒸腔，通過二次蒸發，使之重新成為加濕用的蒸汽。分離后的冷凝水通過分離器底部的疏水閥排出。

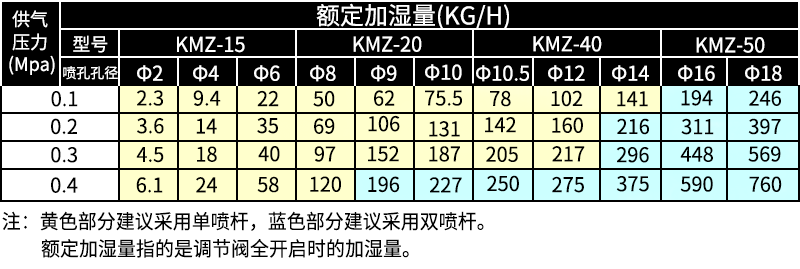

加濕量選擇（表一）
噴桿長度選擇（表二）
大型空氣處理機或風管的高度過高時（超過2米），為了蒸汽與外界的空氣有效混合及蒸汽的快速吸收，我們建議采用雙噴桿或者多噴桿式干蒸汽噴射式加濕器。

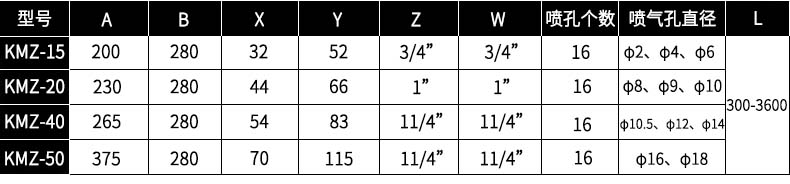

外形尺寸選擇（表三）
電動執行機構選型（表四）
選型舉例
風量15000m3/h，蒸汽供汽壓力0.2Mpa，空調截面尺寸：寬1600×高1000(mm)，所需加濕量100kg/h。
選型：
查表1：加濕量100kg/h，供汽壓力0.2Mpa。
查表2：根據空調寬度確定噴管長度，應選擇1600。
干蒸汽加濕器采用外部汽源，通過汽水分離裝置，保證得到干燥蒸汽，通過蒸汽噴射用噴嘴噴出均勻的蒸汽，噴管采用雙重保溫夾套進行噴管預熱，防止噴管內的冷凝水噴到空調系統里，噴管內產生的冷凝水回流到閃蒸腔，通過二次蒸發，使之重新成為加濕用的蒸汽。分離后的冷凝水通過分離器底部的疏水閥排出。
★性能穩定可靠
◎全不銹鋼材質，獨特的外形結構設計，不僅美觀大方，而且減少了冷凝水，并消除了冷啟動時水滴的飛濺。
◎采用錐形汽水分離裝置，離心式設計，能有效地去除夾帶的水滴和冷凝水。
◎雙重保溫夾套噴管有效地防止了蒸汽冷凝水的凝結。
◎二次分離及干燥管排除所有可能的水滴，僅允許干蒸汽離開分離器。
★可靠的吸收
◎經過保溫設計的噴管，配上蒸汽噴射用噴嘴，可以均勻的噴出干蒸汽。
◎優化的結構設計，大限度的降低了蒸汽噴射時噪音。
★多樣的控制方式可供選擇
◎手動式、電磁閥式、電動開關式、電動比例式、氣動式。
一：干蒸汽噴射式加濕器的選型
1、控制方式選擇（手動、電磁閥、電動、氣動控制） 。
2、蒸汽壓力確定（壓力范圍為0.1-0.4Mpa）。
3、計算加濕量確定，汽水分離器口徑。

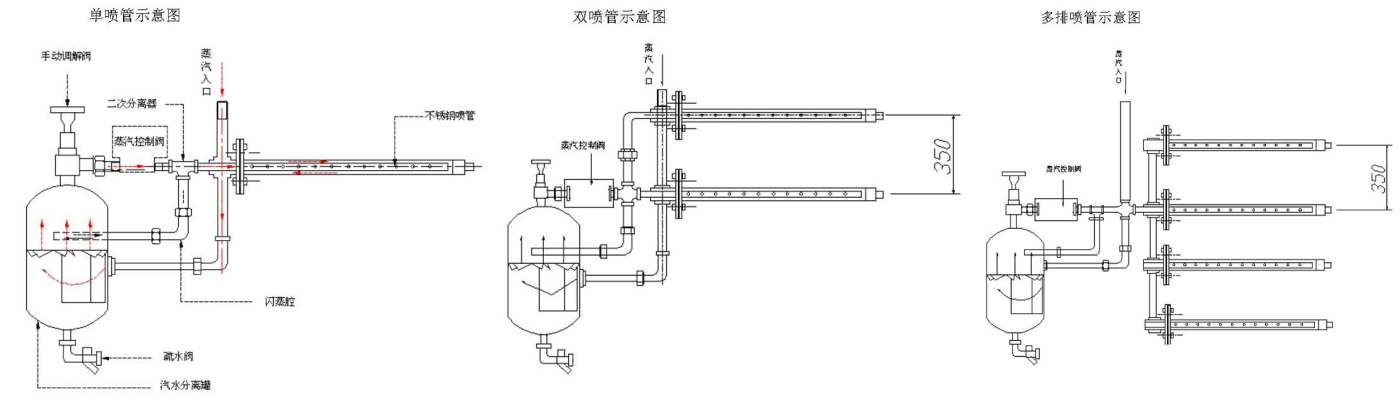

4、根據空調或風管高度、寬度來確定噴管長度及數量（可選擇單噴桿，雙噴桿，多噴桿）。
5、根據空調或風管設計結構來確定加濕器左右式。
二：區分左右式
面對加濕器噴管噴孔，汽水分離器在左側，則為左式（LH），汽水分離器在右側，則為右式（RH）。干蒸汽噴射式加濕器安裝時其噴管噴孔應逆向噴射。加濕量只與加濕器汽水分離器型號及開關閥，噴孔、孔徑有關，與噴管長度無關，額定加濕量為閥門全開時加濕量。
三：干蒸汽噴射式加濕器控制方式

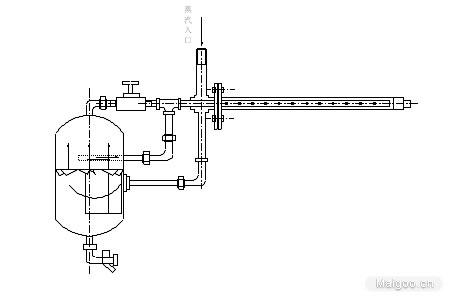

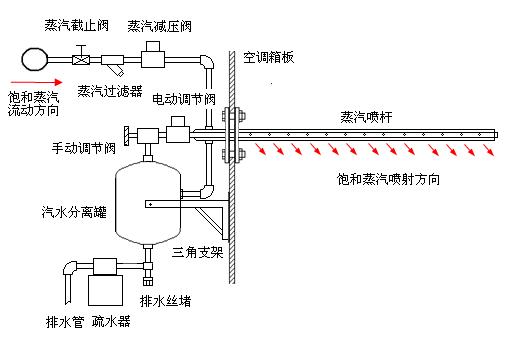

1、手動控制方式（如圖）

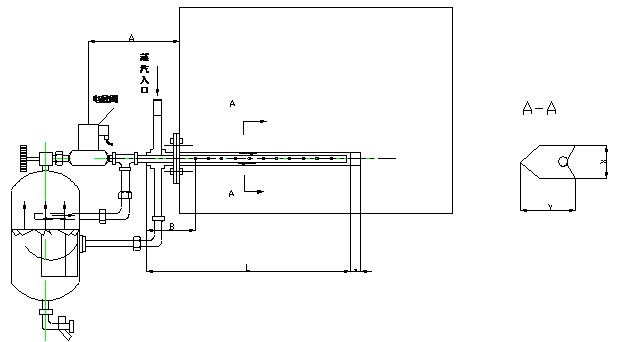

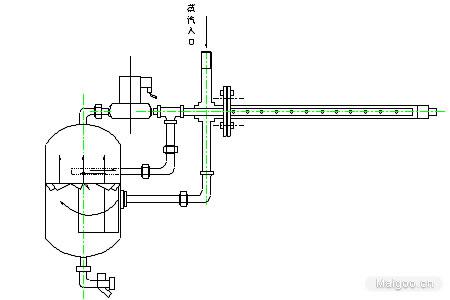

2、開關式（電磁閥）信號控制方式（如圖），接受濕度控制器無源開關信號控制。

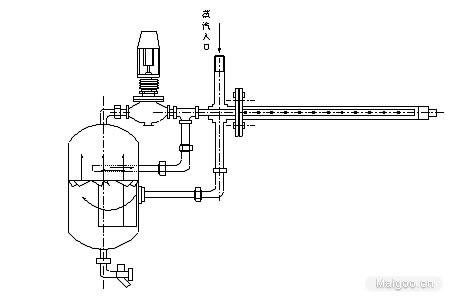

3、電動執行器控制方式（如圖）
 |
 |
|
|
